Verwendung

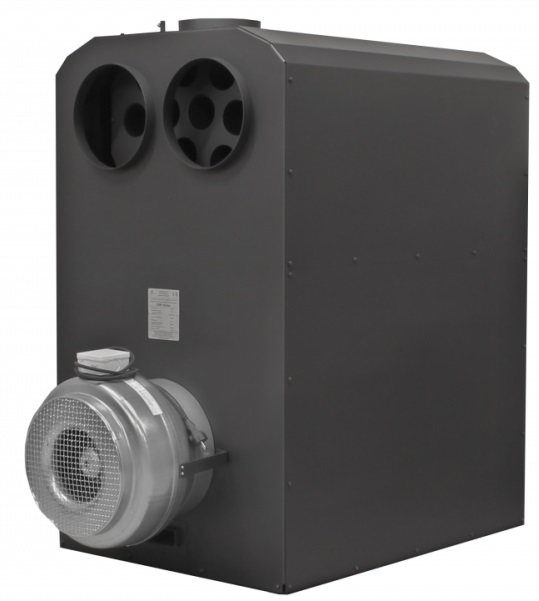

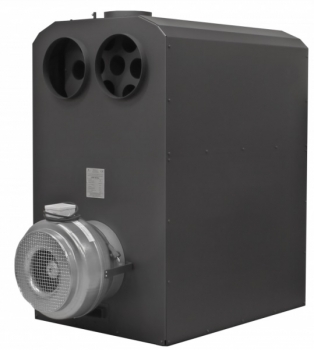

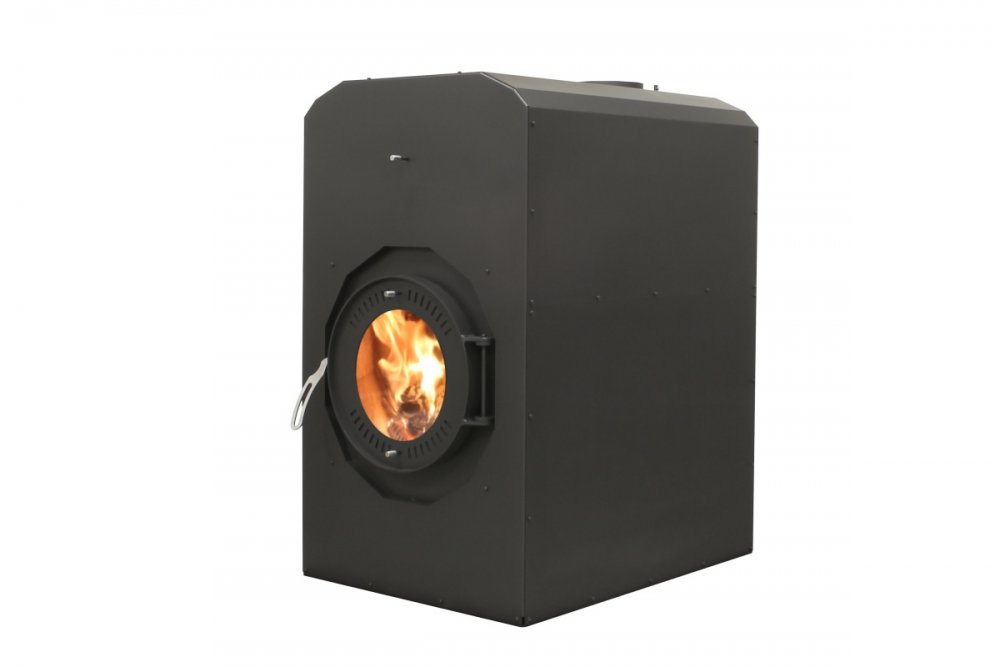

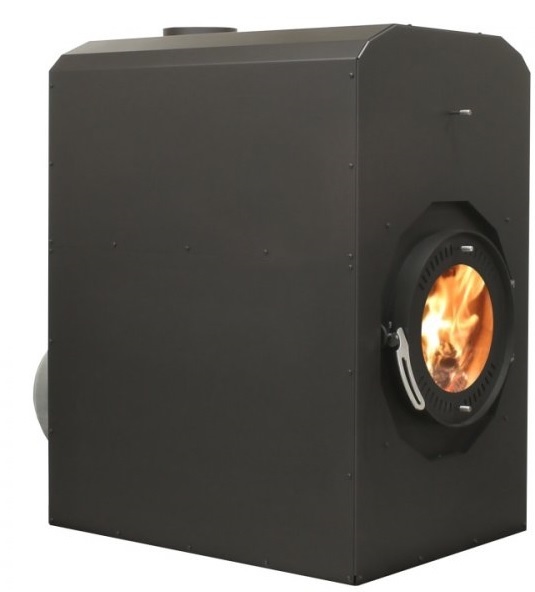

Der Warmluft- und Strahlungsofen DORY 40 Box ist zum zusätzlichen Heizen und Beheizen von Werkstätten, Lagern, Industrieobjekten, Gebäuden aber auch von Wohnräumen, Pensionen, Restaurants, Sälen, Clubräumen, Erholungseinrichtungen usw. bestimmt.
LUMA kamna erfüllt die europäischen Standards (u.a. BIMSCHV Stufe 2 und ECOdesign 2022).
In ihm können weiches oder hartes Holz und Holzbriketts verheizt werden.

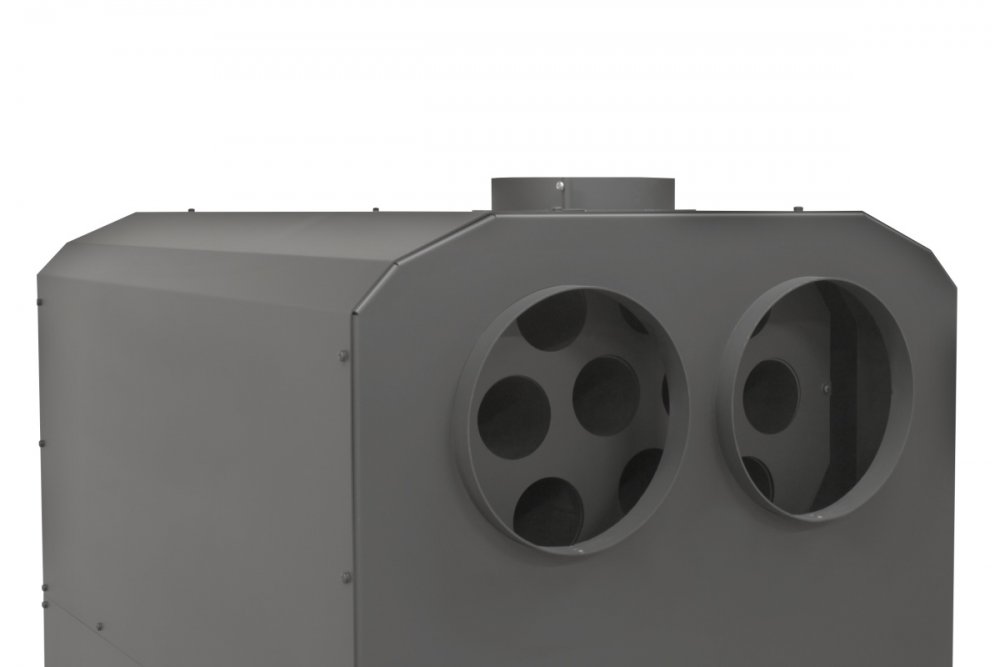

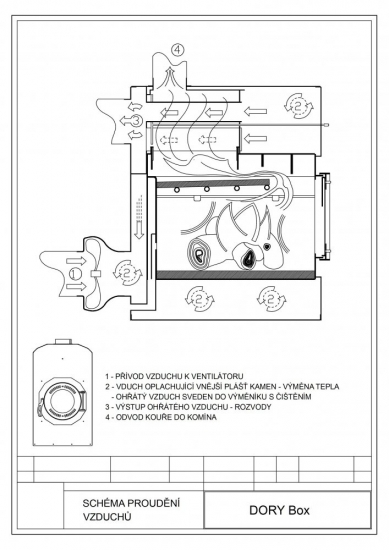

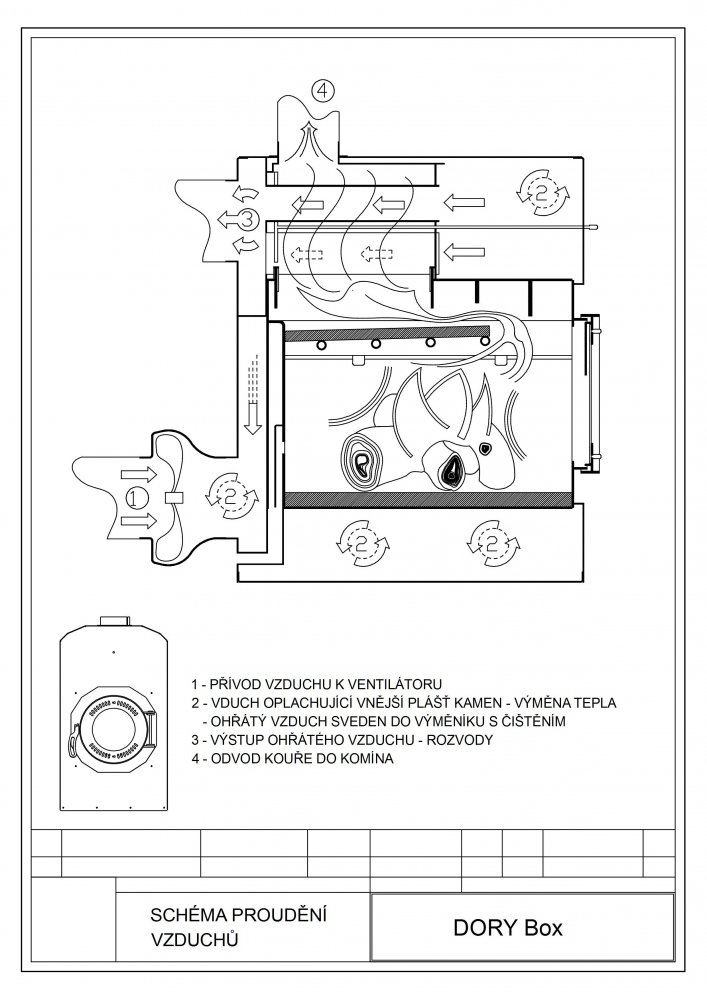

Der Ofen DORY Box dient nicht nur zum lokalen Beheizen, sondern in erster Linie zum Beheizen von weiter entfernten Räumlichkeiten oder Räumen im gesamten Gebäude mit Hilfe von Warmluftleitungen und Ventilatoren. Der Ofen kann außerhalb des beheizten Raumes aufgestellt werden, zum Beispiel (Kesselraum, Technikraum u.Ä.) Der Ventilator bringt die Luft zum hinteren unteren Bereich des Ofens. Die Luft strömt rund um den Ofen, und über den Wärmetauscher wird sie zu zwei Flanschen im hinteren Bereich des Ofens geleitet. Dadurch wird die Wärme effizient weiter gegeben und eine hohe Wirksamkeit erreicht. Die erwärmte Luft kann über Warmluftleitungen verteilt werden. Dieser Kreis kann geschlossen und mit einem Filter ergänzt werden. Der Ofen ist mit einer elektronischen Steuerung der Drehzahl des LTR Ventilators ausgestattet, die abhängig von der Temperatur für einen idealen Durchfluss der erhitzten Luft sorgt.
Durchdachte Konstruktion und schnelle Wärme
Die ausgefeilte Konstruktion des Ofens DORY 40 Box mit Wärmetauscher und radialem Ventilator zum Ausblasen der heißen Luft garantiert in Verbindung mit dem CB System der sekundären Verbrennung eine sehr hohe Wirksamkeit des Ofens.
Der Warmluftwärmetauscher entzieht dem Rauch maximale Wärme und erspart dadurch Gesamtkosten für die Beheizung des Objekts.
Im Inneren des Wärmetauschers befindet sich ein Wischelement zur einfachen Reinigung der Wärmeübertragungsflächen des Wärmetauschers. Der Abstreifer wird einfach durch eine Zugstange bewegt. Dadurch lässt sich der Wärmetauscher leicht reinigen und seine richtige Funktion und maximale Wirksamkeit erzielen.
Ein weiterer Vorteil dieser Konstruktion ist die schnelle Wärmewirkung. Schon wenige Minuten nach dem Einheizen wird die warme Luft ausgeblasen und im gesamten beheizten Raum verteilt.
Der Ventilator befindet sich im unteren Bereich des Ofens, und bei einem Stromausfall besteht nicht die Gefahr, dass er durch den heißen Ofen beschädigt wird.
Saubere Verbrennung
Zur perfekten Verbrennung gemäß den strengsten europäischen Emissionsnormen, tragen die mit dicken feuerbeständigen Formsteinen ausgelegte Brennkammer, die die hohe Temperatur in der Brennkammer und ferner das CB Doppelkammersystem der sekundären Verbrennung aufrechterhält.
Dadurch produziert der Ofen sehr wenige Emissionen und verbraucht um bis zu 40% weniger Brennstoffverbrauch als gewöhnliche Öfen mit einer vergleichbaren Leistung.
Die Formsteine schützen gleichzeitig die innenliegenden Metallteile der Brennkammer vor hohen Temperaturen, wodurch eine lange Lebensdauer des Ofens garantiert wird.
Einfache Regulierung der Leistung
Sie können die Leistung des Ofens einfach durch Zuleitung primärer Luft mit Hilfe der steuerbaren Blende in der Tür regulieren. Die hintere primäre und sekundäre Luft wird unter Berücksichtigung der Leistung des Ofens bereits werkseitig optimal eingestellt.

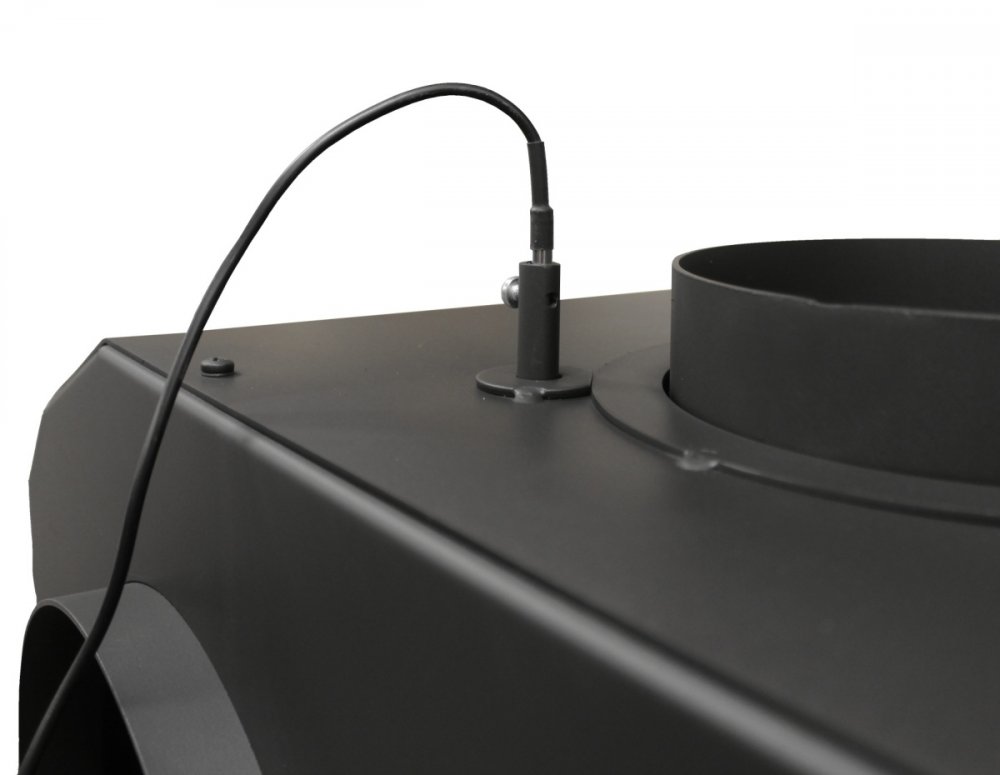

Der Ofen ist mit einer Steuereinheit ausgestattet die zur Regulierung der Drehzahl des Ventilators dient, der die heiße Luft aus dem Ofen ausbläst. Die Einheit kann automatisch oder manuell betrieben werden. Im automatischen Betrieb, der primär werkseitig eingestellt ist, wird die Drehzahl des Ventilators abhängig von der aktuellen Leistung (Temperatur) des Ofens gesteuert.
Beschreibung:
Emissionsnormen EN 13 240, I.BlmSchV, 15a B-VG
Nennwärmeleistung 37 kW
Leistungsbereich 20 - 40 kW
Beheizbares Raumvolumen 500-1200 m³
Holzverbrauch 10,0 kg/h
Energieeffizienzklasse A+
Wirkungsgrad 86,3 %
CO - bei O2=13% 0,0657 %
Durchflussmenge der erwärmten Luft 1 400 m³/h
Ständige Temperatur am Austritt 50 – 110 °C
Maximaler Leistungsaufnahme des Lüfters 224 W
Abgastemperatur 189 °C
Rauchrohranschluss 200 mm
Mindestkaminzug 12 Pa
Maximale Scheitholzlänge 850 mm

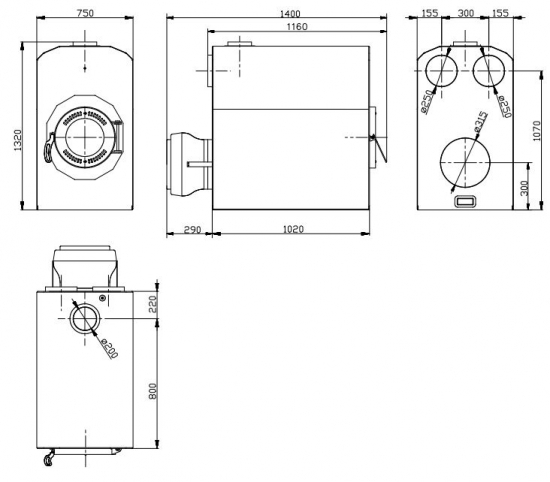

Tiefe (mit Lüfter) 1160 (1400)
Breite 750 mm
Höhe 1320 mm
Gewicht 379 kg
Massendurchfluss von trockenen Abgasmassenstom 22 g/s
Staub bei O2=13% 34 mg/Nm³
Staub bei O2=0% 26 mg/MJ
CO bei O2=13% 822 mg/Nm³
CO bei O2=0% 583 mg/MJ
NOX bei O2=13% 69 mg/Nm³
NOX bei O2=0% 49 mg/MJ
OGC bei O2=13% 28 mg/Nm³
OGC bei O2=0% 20 mg/MJ
Hauptvorteile des Warmluftofens DORY 40 Box
Hohe Wirksamkeit (mehr als 86%)
Sofortige Wärmentwicklung
Verteilung der Wärme in entferntere Räume
Sekundäres Verbrennungssystem, geringe Emissionen
Hitzebeständige Zuleitungen der sekundären Luft aus Edelstahl
Radialer Druckventilator
Reinigung des Wärmetauschers mit einem Zug
Lange Brenndauer
Einfache Steuerung der Zuleitung der primären Luft
Mit hitzebeständigen Formsteinen aus Beton ausgelegte Brennkammer (lange Lebensdauer)
Automatische Regulation der Drehzahl mit einem Trafo (optionales Zubehör für 475 €)
System ohne Brenngitter
Geringer Holzverbrauch (um bis zu 40%)
Reinigung des Glases
Heizen mit Holzscheiten bis zu einer Länge von 850 mm
Bitte sprechen Sie vor dem Kauf einer Feuerstelle grundsätzlich mit Ihrem zuständigen Schornsteinfegermeister. Lassen Sie Ihren Schornstein vor dem Einbau der Feuerstelle auf Verwendbarkeit prüfen. Beachten Sie grundsätzlich die Bedienungs- und Aufstellanleitungen und wahren Sie die erforderlichen Sicherheitsabstände. Lassen Sie die Feuerstelle vor der ersten Befeuerung durch den Bezirksschornsteinfegermeister abnehmen.
