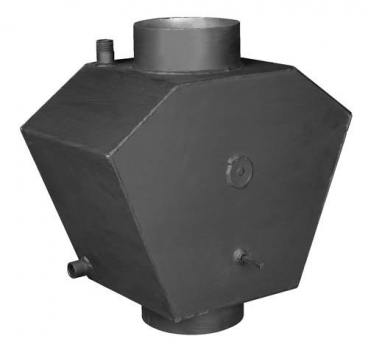

Dieser Warmluft-Abgaswärmetauscher (Rauchgaskühler) ist ein Kaminaufsatz, der anstatt dem herkömmlichen Rauchrohr an jedem Kamineinsatz / Heizeinsatz montiert werden kann. Seine Aufgabe ist es, dem Rauchgas die Restwärme zu entziehen und diese auf das Wasser zu übertragen.
Das auf diese Weise erwärmte Wasser kann bei allen Zentralheizungstypen verwendet werden. Man kann mit diesem Wasser alle Heizkörper-, Fußbodensysteme und Pufferspeicher beschicken.
Technische Daten:
● Material: Kesselstahl schwarz
● Nennwärmeleistung: 7-9 KW (abhängig vom Kamineinsatz)
● Wasserinhalt: ca. 20 Liter
● Max. Arbeitsdruck: 1,5 bar
● Rauchrohranschluss: 200 mm
● Maße: B440 x H570 x T310 mm
● Hohe Verarbeitungsqualität
● Gewicht: 60 kg
● Geprüft nach EN- Norm 13229
Der Wasserwärmetauscher ist aus niedriggekohltem Stahlblech hergestellt, wodurch der hohe Anlagenwirkungsgrad, die thermische Beständigkeit und Betriebssicherheit auch bei großen Temperaturdifferenzen sichergestellt sind. Im zentralen Teil des Wärmetauschers befindet sich die Innenkammer mit zwei Wassertaschen, die die Kontaktfläche zwischen Wasser und dem Heizmedium vergrößern.
Im Innenteil befindet sich auch eine Drosselklappe, die in zwei Stellungen arbeitet:
1 - vertikal - freier Rauchgasdurchfluss
2 - horizontal - die Rauchgase werden zum Röhrensystem geleitet.
Achtung: Das Einfeuern des Kamins soll bei der Klappe in Vertikalstellung erfolgen.
Der Wasserwärmetauscher kann an jeden Kamineinsatz eingebaut werden.
Das System muss mit einem Dehnungsgefäß ausgerüstet sein. Die grundlegende Aufgabe eines Dehnungsgefäßes ist der Abgleich der Wasserdehnung in der Anlage bei Temperaturerhöhung und Vorbeugung der Wasserdruckerhöhung. Das Dehnungsgefäß muss so montiert sein, dass es gegen Einfrierung geschützt ist.
